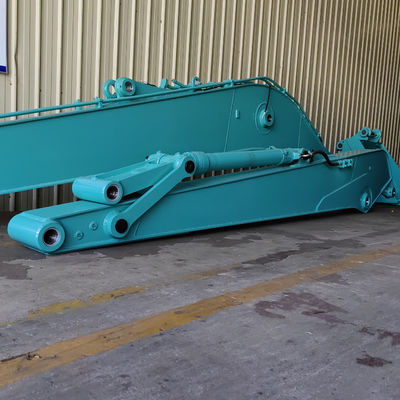

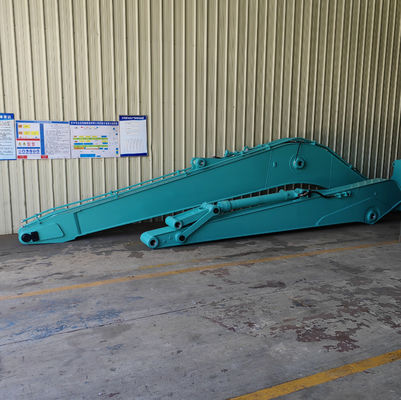

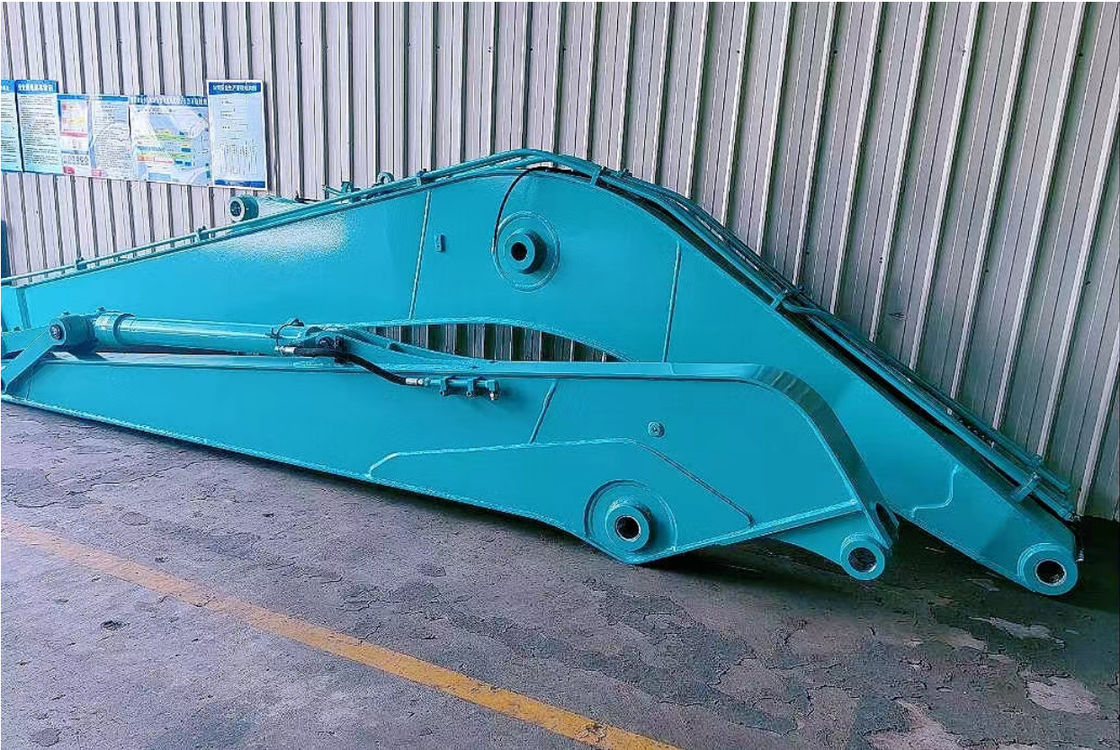

Extensión de brazo largo para excavadora de dos secciones 40-47T
18 metros con brazo de cuchara para excavadora
Para más productos:
Presentación del producto del brazo de excavadora
Diseño mejorado del brazo de excavadora para aplicaciones de servicio pesado
El brazo de la excavadora está construido con acero Q355B de alta resistencia, lo que garantiza una durabilidad y rigidez estructural óptimas. Para la manga del brazo de extensión, se utiliza acero 45# como material base, reforzado con un buje de revestimiento 40Cr para mejorar la resistencia al desgaste.
Para minimizar el esfuerzo cortante causado por la rotación frecuente del eje y la manga, se aplica lubricación (grasa de mantequilla), lo que extiende significativamente la vida útil de la manga.
Una característica clave de este diseño es el brazo de extensión posicionado entre el soporte del cuerpo y el brazo de trabajo. Este componente es accionado hidráulicamente por cilindros de aceite dedicados, trabajando en tándem con el cilindro de la cuchara para maximizar la eficiencia operativa.
El sistema está equipado con interfaces de control duales (dentro y fuera de la cabina), con cada juego de cilindros hidráulicos operando independientemente para una maniobrabilidad precisa.
Aplicaciones ideales:
Esta innovación representa un avance importante en la maquinaria minera, ofreciendo un rendimiento superior y una fiabilidad a largo plazo en entornos exigentes.
| Uso de materiales |
Q345B, Q550D, También se puede personalizar según los requisitos del cliente |
| Período de garantía del producto |
6 meses, 9 meses, 1 año |
| Tamaño del producto |
La mayoría de las longitudes pueden ser de 34M, según los requisitos del cliente, cualquier modelo de excavadora |
Ventajas del brazo largo para excavadora Zhonghe
1. Menos mantenimiento
Usando materiales de alta calidad, como Q355B por defecto, Q690D opcional, conectores Niningbo, tuberías de precisión sin costuras, manguito de cobre de aleación de grafito y cilindro de cuchara fuerte pero ligero.
2. Fuerte y robusto
Costillas de refuerzo integradas. Habilidades de soldadura profesional para las diferentes posiciones de apoyo. Preparación de ranuras (minería de bordes a 45°) antes de soldar.
3. Tolerancia dentro de 5-10um
La tolerancia de perforación es de 5-10um, asegura la precisión.
4. Alcanza más profundo y más alto
El rango de trabajo máximo y la altura máxima de excavación son mayores ya que el ángulo de la pluma y el brazo pueden alcanzar los 163 grados.
5. Alta eficiencia de trabajo y ahorro de combustible
Más ligero teniendo en cuenta la calidad, no solo asegura la eficiencia del trabajo sino que también ahorra combustible.
6. Prueba de soldadura de filete
Podemos determinar la calidad de una junta de soldadura de filete realizando pruebas no destructivas y mecánicas. Los exámenes macro y las pruebas de fractura de filete dan una buena vista del perfil, la fusión y la penetración, y revelan si hay imperfecciones, como porosidad o inclusiones, en la soldadura. Estas pruebas se utilizan para probar la capacidad del soldador para soldar una soldadura de filete.
Qué puede hacer Zhonghe
Opciones de personalización
-
Compatibilidad universal: Se adapta a todas las principales marcas de excavadoras.
-
Soluciones a medida: Personalice el color, la longitud y el material según sus especificaciones.
-
Funcionalidad mejorada: Tuberías hidráulicas adicionales disponibles para aplicaciones especializadas.
-
Paquetes completos: Suministro opcional de cilindros de pluma y cilindros de brazo a petición.
-
Capacidad de producción
Servicio centrado en el cliente
-
Soporte en línea 24/7: Asistencia rápida en 24 horas.
-
Orientación técnica experta: Consultas por video con nuestros ingenieros con más de 10 años de experiencia.
-
Envío rentable: Diseño de varias piezas para plumas largas para optimizar el espacio del contenedor y reducir los costos de flete.
-
Cobertura de garantía
Todas las piezas que necesita están incluidas.

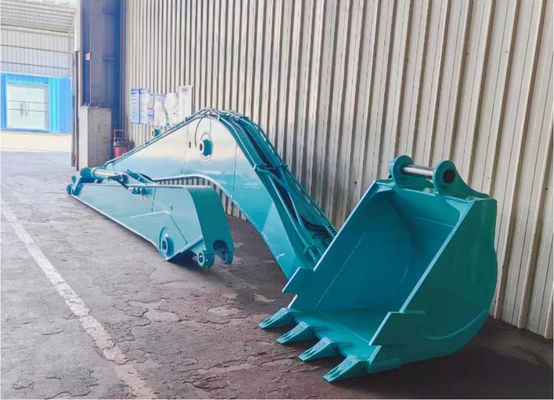

Los kits de largo alcance son totalmente compatibles con las cucharas estándar y el cilindro de la excavadora ZHONGHE.
|
Brazo largo para excavadora
|
Brazo largo para excavadora
|

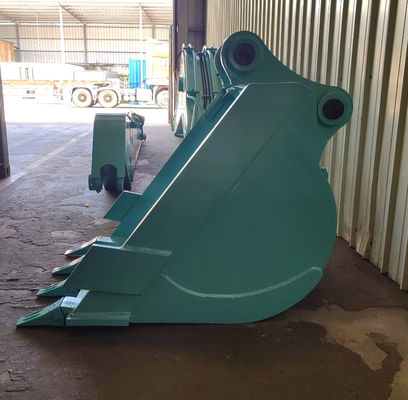

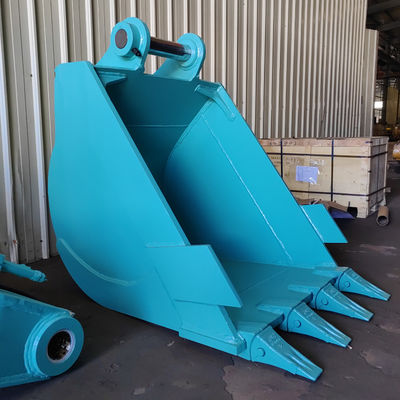

Cuchara estándar
|
|
Kit de enlace
|
Cilindro de cuchara
|
Manguera de mantequilla
|
|
Pasador
|
Sistema de lubricación
|
Sellos
|
Especificación del brazo de la pluma de la excavadora
Peso
|
Modelo
|
Longitud de la pieza
|
Longitud total (m)
|
Peso (kg)
|
Altura máxima de extracción (m)
|
| Longitud total (mm) |
25T |
8.5 |
16 |
2800 |
16M |
| Pluma (A) (mm) |
2.3 |
900 |
| Brazo (b) (mm) |
5.2 |
1700 |
| Radio máximo del excavador (C) (mm) |
30T |
9.5 |
18 |
3000 |
18M |
| Profundidad máxima del excavador (C) (mm) |
2.3 |
1000 |
| Altura máxima de descarga (E) (mm) |
5.2 |
1950 |
| Altura máxima del excavador (F) (mm) |
35T |
10.5 |
20 |
3500 |
20M |
| Volumen de la cuchara (m³) |
2.3 |
1100 |
Fuerza de la empresa
Kaiping Zhonghe Machinery Manufacturing Co., Ltd. es un fabricante y proveedor integrado líder especializado en brazos y accesorios de excavadoras personalizados. Con un moderno 14,000 m² taller de estructura de acero estandarizado y equipos de mecanizado de alta precisión avanzados, combinamos tecnología de vanguardia con una fuerza laboral altamente calificada para ofrecer productos superiores.
Nuestro equipo comprende:
-
60+ expertos técnicos experimentados
-
30+ soldadores certificados con más de 7 años de experiencia
-
15+ diseñadores senior
-
-
Un dedicado equipo de I+D impulsando la innovación
Con una capacidad de producción anual de más de 600 brazos de excavadora, ofrecemos soluciones de alta calidad y precios competitivos en las que confían más de 40 países en todo el mundo.
Guiados por nuestros valores fundamentales—"Excelencia en la calidad, integridad en la gestión y compromiso con la satisfacción del cliente"—damos la bienvenida a los socios globales para colaborar y crecer con nosotros.
Preguntas frecuentes sobre el brazo largo para excavadora
P1: ¿Por qué no hay cilindros de pluma y brazo en el plan?
A1: Primero, todo el brazo largo se está alargando, pero la pluma solo se alarga desde su manga media hasta su extremo, por lo que se pueden usar los cilindros de pluma y brazo originales. Segundo, el uso de las piezas originales puede ahorrarle costos.
P2: ¿Qué tan largo puede ser el brazo de la pluma de la mini excavadora?configurado con? ¿Es necesario aumentar el contrapeso?
A2. En general, el brazo más largo de la excavadora 30-40 sugiere que sea de 8 metros, y puede configurar una cuchara de 0.1 cbm, sin necesidad de un contrapeso adicional. El brazo más largo de la excavadora 55 sugiere que sea de 12 metros, que puede configurar una cuchara de 0.1-0.15 cbm, que necesita 0.5 toneladas de contrapeso adicional. El brazo más largo de la excavadora 60-80 sugiere que sea de 12 metros, puede configurar una cuchara de 0.15-0.25 cbm, necesita 0.5-0.7 toneladas de contrapeso adicional.
No se recomienda extender el brazo de la pluma a la longitud más larga, ya que la mini excavadora es fácil de balancear.
P3: ¿Cuánto tiempo tardará en instalar un brazo de largo alcance para excavadora?
Depende del instalador y del tamaño de la máquina.
Por lo general, desconectar el brazo de la pluma original, el cilindro del brazo, luego fijar el nuevo está bien.
Recuerde amablemente, use para preparar varios contenedores para llenar el aceite antes de desmontar.
